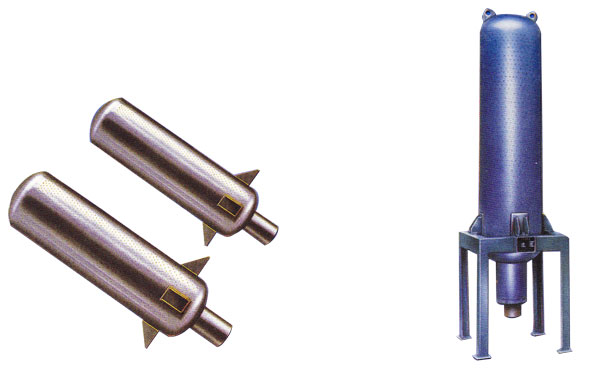

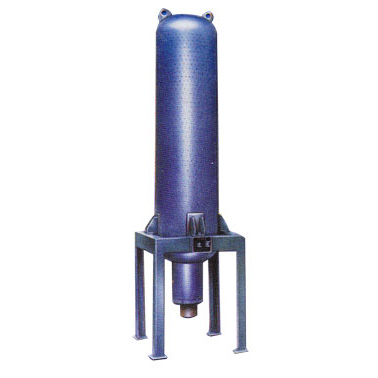

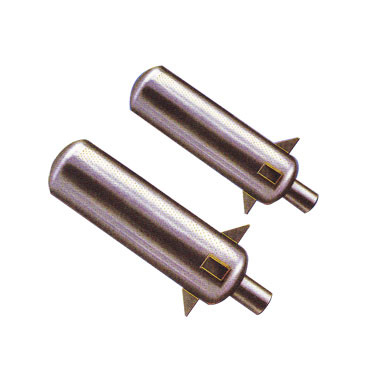

ZX系列蒸汽消聲器
小孔消聲器具有結構簡單、重量輕、體積小、消聲量大的優點，且能單獨固定，吸收排氣管道的垂直熱位移和水平熱位移，使排氣管道不因消聲器的安裝而受到額外的荷載，保證排器管道在熱能工作下的安全性。
產品詳情
結構型式：本系列消聲器是利用大孔節流降壓小孔噴注兩種消聲機理，采用多級減壓逐級減壓的形式。
適用范圍：該系列消聲器適用于鍋爐排氣放空消聲，也可以用于其它氣體，空氣過熱蒸汽氮?dú)?，氧氣以及空壓機，鼓風機等的氣體的排放消聲。
| 序號 | 項目\規格 | ZX-2 | ZX-3 | ZX-5 | ZX-10 | ZX-15 | ZX-20 | ZX-30 | ZX-40 | ZX-15 | ZX-20 | ZX-5 | ZX-10 | ZX-10 | ZX-20 | ZX-30 | ZX-40 | ZX-60 | ZX-80 | ZX-110 | |
| 1 |
排氣量t /小時 |
2 | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 15 | 20 | 5 | 10 | 10 | 20 | 30 | 40 | 60 | 80 | 110 | |
| 2 |
壓力 /mPa |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 1.0 | 1.0 | 1.27 | 1.27 | 3.83 | 3.83 | 3.83 | 3.83 | 3.83 | 3.83 | 3.83 | |
| 3 |
溫度 /℃ |
150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 250 | 250 | 300 | 320 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
| 4 | 外形尺寸 |
直徑 φ |
360 | 360 | 526 | 600 | 700 | 720 | 750 | 800 | 630 | 700 | 473 | 606 | 606 | 750 | 800 | 900 | 900 | 1000 | 1100 |
| 5 |
高 m |
1000 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1400 | 1000 | 1100 | 1100 | 1100 | 1500 | 2000 | 2000 | 2000 | 2000 | |
| 6 |
接管 φ |
57 ×3 |
76 ×3.5 |
133 ×4.5 |
219 ×6 |
273 ×6 |
273 ×6 |
325 ×8 |
325 ×8 |
159 ×5 |
219 ×6 |
89 ×3.5 |
133 ×5 |
57 ×5 |
108 ×7 |
219 ×7 |
133 ×8 |
159 ×8 |
194 ×8 |
21.9 ×8 |
|
主要用于治理
1、各種參數的發電鍋爐、工業鍋爐的過熱器、再熱器啟動分離器和安全閥的排汽噪聲。
2、化工、冶金、交通、運輸?shù)裙I(yè)部門的壓力罐、噴射器、化學反應器等設備和容器的工藝氣體的排放或放空噪聲。
3、各工業部門和科研單位管道的沖管噪聲
