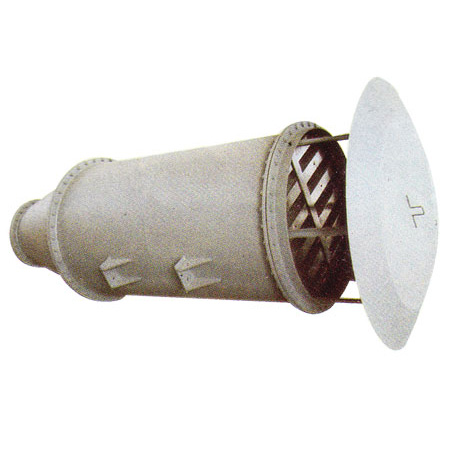

KFX壓縮空氣進排消聲過濾器
本公司生產的消聲器，采用擴容器減壓、小孔噴注、阻性吸聲等原理以消除各類空壓機和鼓風機的排氣噪音。消聲器在設計過程中，在擴容減壓的過程中采取兩級小孔噴注的方式，的小孔比第二級的小孔大一倍，這樣可使得空氣在接近音速的情況下，被減壓成大氣壓，然后進入裝有超細玻璃棉的通道，進行阻性消聲。消聲量可達30dB（A）以上，壓力損失為≤15kPa。
產品詳情
一、技術特點說明
1、該消聲器屬于復合結構，利用節流、擴容、小孔噴注以及超細玻璃棉吸聲等原理，以消除各種空壓機或鼓風機的進排氣噪音，消聲量30dB（A）以上。
2、采用二級小孔噴注，由鼓風機進排氣壓力分二級降至大氣壓。合理的開孔率和孔板面積，確保良好的消聲效果。
該消聲器在入口處加裝20目不銹鋼防塵絲網，內部結構為片式或掛式，通道外形不變，可用于風機或空壓機入口過濾消聲。
| 序號 | 項目\規格 |
KFX /10 |
KFX /20 |
KFX /40 |
KFX /80 |
KFX /100 |
KFX /120 |
KFX /150 |
KFX /200 |
KFX /300 |
KFX /350 |
KFX /400 |
KFX /500 |
KFX /550 |
| 1 |
處理流量 Nm3/min |
10 | 20 | 40 | 80 | 100 | 120 | 150 | 200 | 300 | 350 | 400 | 500 | 550 |
| 2 |
設計壓力 Mpa |
1.0 | ||||||||||||
| 3 |
設計溫度 ℃ |
≤150 | ||||||||||||
| 4 |
消聲量 dB（A） |
≤25 | ||||||||||||
| 5 | 法蘭標準 | JB/T81-94 | ||||||||||||
| 6 |
出口管徑 DN |
32 | 50 | 65 | 100 | 100 | 125 | 125 | 150 | 175 | 200 | 200 | 250 | 250 |
| 7 |
筒體外直徑 φ |
168 | 273 | 325 | 426 | 462 | 512 | 562 | 612 | 762 | 862 | 916 | 1016 | 1116 |
| 8 |
設備總高 mm |
370 | 450 | 550 | 750 | 800 | 850 | 960 | 1100 | 1320 | 1400 | 1500 | 1600 | 1700 |
| 9 |
重量 公斤 |
21 | 36 | 62 | 109 | 127 | 160 | 194 | 280 | 435 | 555 | 645 | 850 | 1000 |
